Mehr Kontrolle,
schnellere Baugruppenarbeit,
verbesserte Automatisierung
Das Major-Release Siemens NX 2512 wurde im Dezember 2025 veröffentlicht und überzeugt mit vielen Verbesserungen für die tägliche Konstruktionspraxis.
Im Fokus stehen eine deutlich bessere Kontrolle bei der Skizzierung, mehr Flexibilität beim Arbeiten mit Formelementen und Booleschen Operationen sowie effizientere Abläufe in der Baugruppenkonstruktion.
Die erweiterten Spiegel- und Musterfunktionen ermöglichen den strukturierten Aufbau wiederverwendbarer Templates und reduzieren gleichzeitig den Datenumfang.
Neue und optimierte Interaktionsfunktionen – von „Magnetischem Fangen“ bis hin zu intelligentem Verschieben mit temporären Beziehungen – beschleunigen das Positionieren von Komponenten und erleichtern das Arbeiten in komplexen Baugruppen.
Ergänzt wird das Release durch verbesserte Such- und Analysewerkzeuge, mit denen sich Beziehungen und Bauteile schneller finden und gezielt prüfen lassen.
NX 2512 unterstützt damit ein effizienteres, klareres und robusteres Arbeiten – sowohl im Einzelteil- als auch im Baugruppen- und Vorlagenkontext.

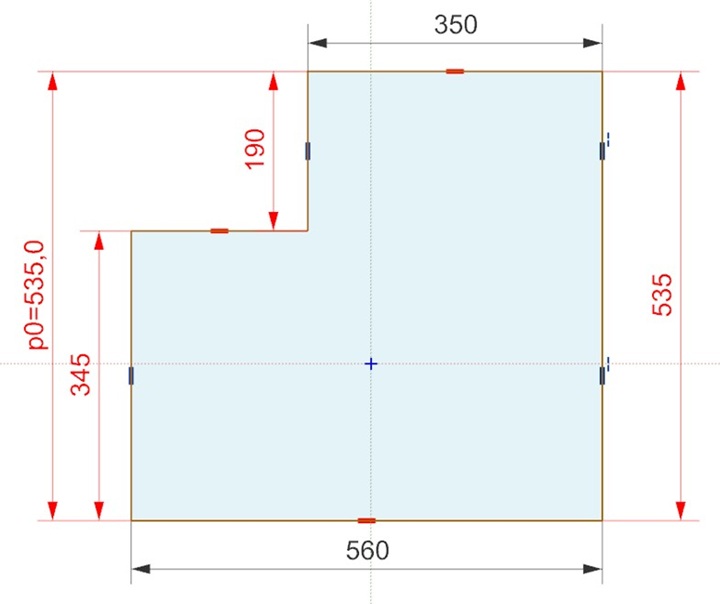

Skizze – Überbestimmungen sofort erkennen
NX 2512 bietet Ihnen eine neue Ebene der Skizzenkontrolle.
Überdefinierungen werden systematisch analysiert und die jeweilige Ursache direkt identifiziert. Überbestimmte Maße werden optisch hervorgehoben (rot), sodass fehlerhafte Abhängigkeiten unmittelbar sichtbar sind.
Aufwändiges Suchen entfällt – Korrekturen können gezielt und ohne Umwege vorgenommen werden.
Das Ergebnis ist eine deutlich höhere Effizienz und Verlässlichkeit im Skizzierprozess.

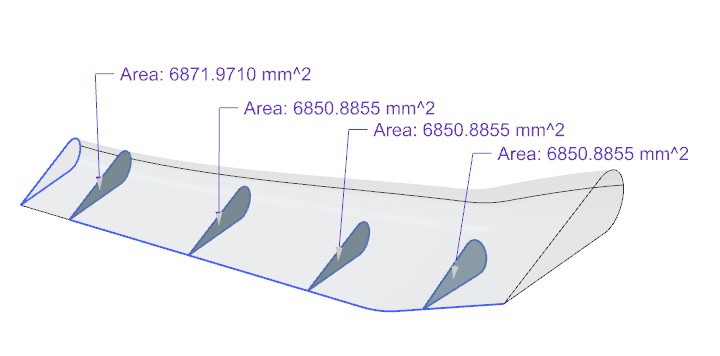

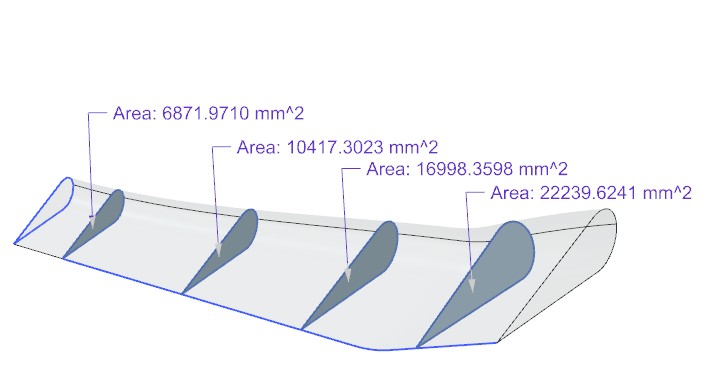

Formelemente mustern – jetzt deutlich umfassender
Das Mustern von Formelementen wurde erheblich erweitert und unterstützt nun auch abhängige und modifizierende Features. Zusätzlich lassen sich erstmals Funktionen mustern, die bisher nicht selektierbar waren:
- Fläche ersetzen
- Fläche teilen
- Kurve in Fläche versetzen
- Messen
Insbesondere über musterfähige Mess-Features können Sie analysieren, wie sich einzelne Musterinstanzen voneinander unterscheiden. Damit eröffnen sich neue Möglichkeiten für Variantenanalysen und die gezielte Überprüfung von Feature-Abhängigkeiten.
Körper spiegeln jetzt vollständig templatefähig
Die Spiegelungsfunktionen wurden erweitert und vollständig auf die Arbeit mit Templates ausgerichtet. Mit NX 2512 kann die Funktion „Körper spiegeln“ direkt in Vorlagen verwendet werden und beschleunigt so den Aufbau konsistenter, wiederverwendbarer Designstrukturen.
Zusätzlich steht die Option „Quellkörper löschen“ zur Verfügung, mit der die Ausgangsgeometrie nach der Spiegelung automatisch entfernt werden kann. Dadurch sinkt der Datenumfang der Modelle deutlich.
NX 2512 unterstützt außerdem den Einsatz leerer Feature-Gruppen, um bereits im Template eine vorkonfigurierte Spiegelungslogik umzusetzen.
Diese Logik ermöglicht automatisierte Abläufe, erhöht die Prozessstabilität und reduziert Fehlerquellen bei der Wiederverwendung von Konstruktionsdaten.

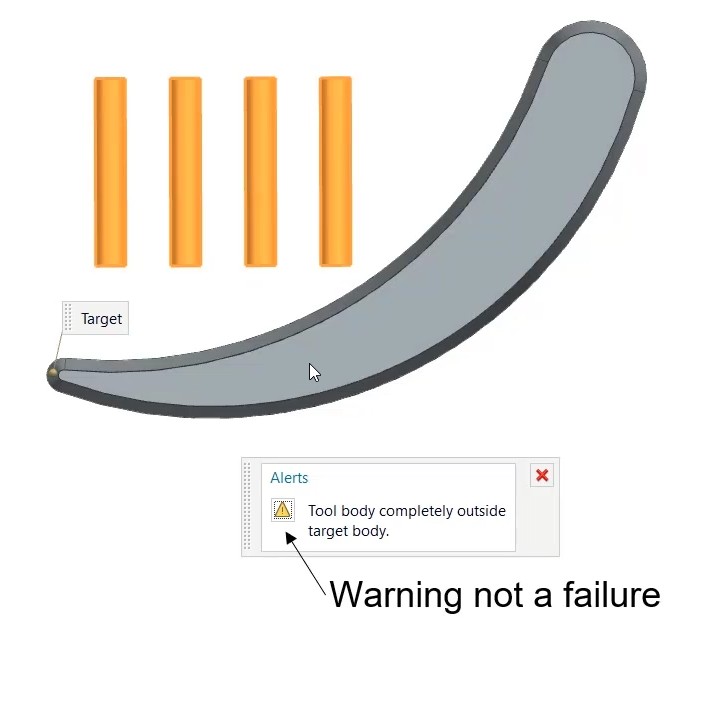

Verbesserte boolesche Operationen – auch im „leeren Raum“
Das Verhalten boolescher Operationen wurde in NX 2512 deutlich flexibler gestaltet und kann nun präzise an individuelle Arbeitsweise und Prozessanforderungen angepasst werden.
Auch Werkzeug- und Zielkörper, die sich nicht schneiden, lassen sich problemlos einsetzen – ein entscheidender Vorteil für komplexe Geometrien und alternative Konstruktionsansätze.
Das optimierte Operationsverhalten unterstützt zudem innovative Vorgehensweisen in der Vorlagen- und Baugruppenkonstruktion, da Konstruktionen robuster vorbereitet und variabler wiederverwendet werden können.

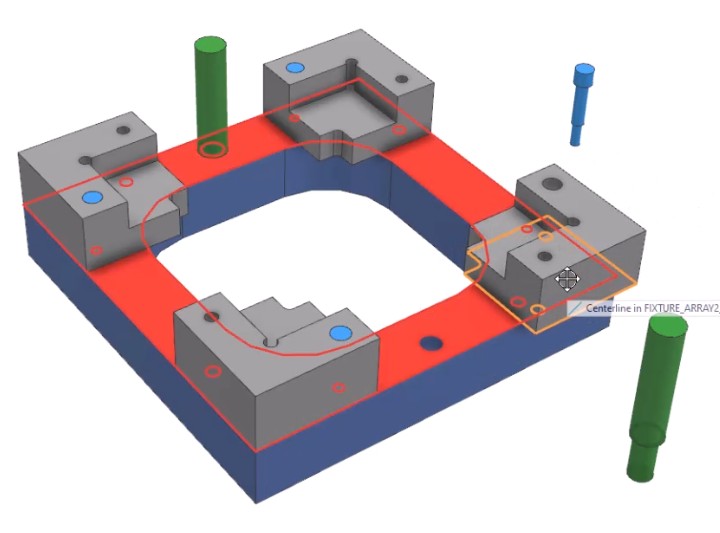

Magnetisches Fangen beim automatischen Ausrichten
Mit der Funktion „Magnetisches Fangen“ im Befehl „Automatisch ausrichten“ wird das Positionieren von Komponenten in Baugruppen erheblich vereinfacht.
Bauteile können direkt aufeinander gezogen werden; passende Beziehungen (Constraints) werden automatisch erkannt und erzeugt. Nach dem Loslassen der Maustaste werden die Beziehungen sofort angelegt – ohne zusätzliche Dialoge oder manuelle Schritte.
Für maximale Kontrolle lässt sich das automatische Fangen bei Bedarf durch Gedrückthalten der ALT-Taste deaktivieren.
Die Funktion unterstützt sowohl persistente (dauerhafte) als auch temporäre Beziehungen, sodass flexibel zwischen fixierter und vorübergehender Positionierung gewechselt werden kann.
Erste Schritte mit Siemens NX
Beim Wechsel des CAD-Systems stehen Sie oft erst einmal vor einigen Problemen: Funktionen „verstecken“ sich hinter anderen Bezeichnungen, Befehle sind nicht am gewohnten Ort, welche Konstruktionsmethoden gibt es für die Teilemodellierung? usw.
Mit unserem Videokurs möchten wir Ihnen den Einstieg in Siemens NX erleichtern. Wir zeigen Ihnen die ersten Schritte mit der CAD-Software und geben einen Überblick über die wichtigsten Funktionen.

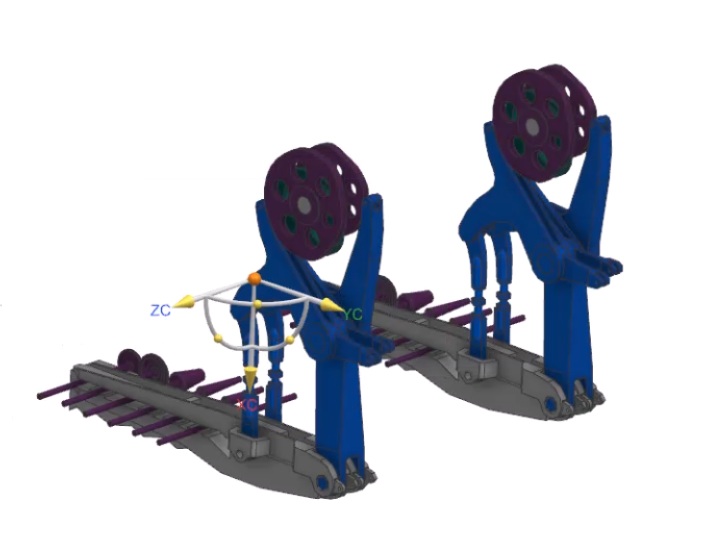

Copy & Paste – platzsicheres Duplizieren
Beim Kopieren und Einfügen von Komponenten ohne externe Beziehungen sorgt NX 2512 jetzt für ein konsistentes und zeitsparendes Verhalten:
Die Bauteile werden automatisch an ihrer ursprünglichen Position eingesetzt.
Dieses Verhalten gilt
- innerhalb bestehender Baugruppen,
- in Unterbaugruppen sowie
- beim Kopieren zwischen verschiedenen Fenstern innerhalb derselben NX-Sitzung.
Aufwändige Neupositionierungen entfallen vollständig, insbesondere bei großen Baugruppen. Der gesamte Kopiervorgang wird damit schneller, präziser und anwenderfreundlicher.

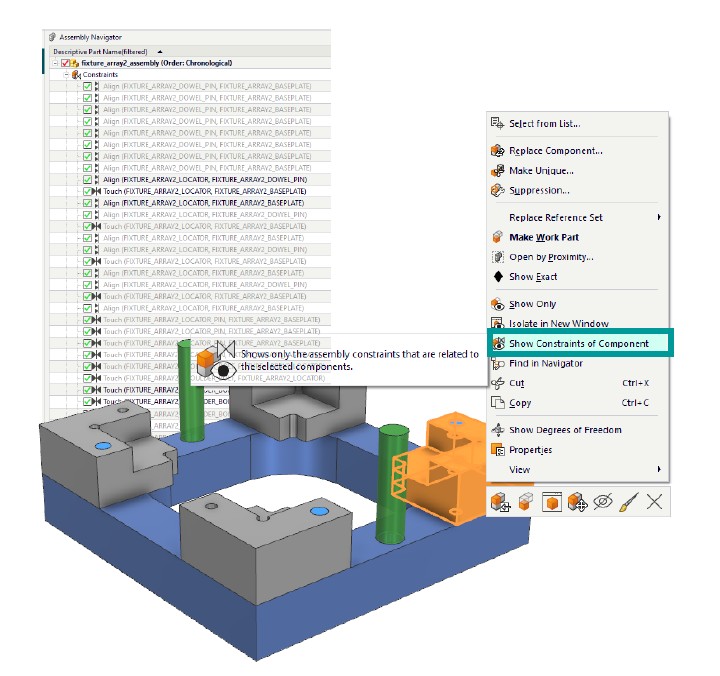

Baugruppenbeziehungen gezielt anzeigen
Ein neuer Befehl sorgt für mehr Übersicht bei der Arbeit mit komplexen Baugruppen:
Mit „Zwangsbedingungen der Komponente anzeigen“ lassen sich gezielt nur die Beziehungen eines ausgewählten Bauteils darstellen. Alle nicht relevanten Beziehungen werden ausgegraut, während ausschließlich die aktiven Abhängigkeiten hervorgehoben bleiben.
Der Befehl ist komfortabel über
- die Menüleiste,
- den Funktionsbalken sowie
- das Kontextmenü der rechten Maustaste
erreichbar.
Dadurch wird die Analyse von Beziehungen erheblich beschleunigt – insbesondere bei der Fehlersuche und beim Verständnis komplexer Baugruppenstrukturen.

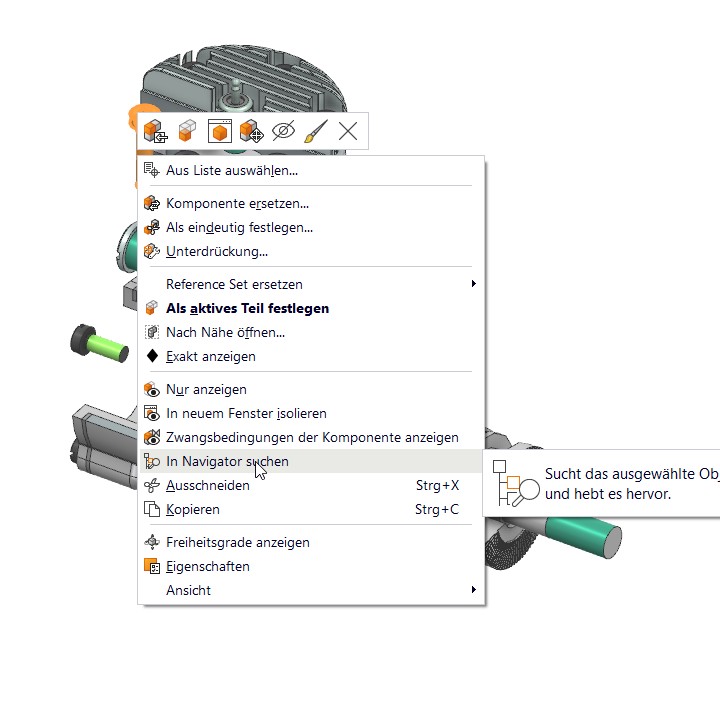

Bauteile im Baugruppen-Navigator schneller finden
Die Suchfunktion im Baugruppen-Navigator wurde weiterentwickelt und ermöglicht nun ein deutlich gezielteres Arbeiten.
Über das Kontextmenü (rechte Maustaste) können Teile und Unterbaugruppen direkt gesucht werden.
Das gefundene Objekt wird automatisch im Navigator angezeigt und hervorgehoben.
Langes manuelles Durchsuchen verschachtelter Strukturen entfällt, große Baugruppen bleiben übersichtlich und schnell navigierbar.
Intelligentes Verschieben mit temporären Beziehungen
Der Befehl „Komponente verschieben“ wurde um die Unterstützung temporärer Beziehungen erweitert. Während des Verschiebevorgangs werden automatisch beziehungsbasierte Ausrichtungen erzeugt, die eine präzise Positionierung des Bauteils ermöglichen.
Diese Beziehungen dienen ausschließlich der Ausrichtung und werden nicht dauerhaft gespeichert.
Nach Abschluss mit „OK“ gehen sie verloren – die Komponente bleibt jedoch exakt an der neu bestimmten Position.
Die verwendete Logik entspricht den bekannten Beziehungsdefinitionen aus der Menüleiste und verhält sich dadurch konsistent zum bestehenden Bedienkonzept von NX.
