Automatisierte & präzise
Fertigungsdokumentation
für Leiterplatten
Mit BluePrint-PCB (ehemals DownStream Technologies) erstellen Sie vollständige, konsistente und aktuelle Fertigungs- und Montageunterlagen für Leiterplatten – schnell, zuverlässig und ohne unnötigen manuellen Aufwand.
Diese spezialisierte Software für PCB Fertigungsdokumentation importiert Ihre PCB-Designdaten, generiert automatisch Zeichnungen, Tabellen und Ansichten und hält diese bei jeder Designänderung aktuell.
So lassen sich Durchlaufzeiten verkürzen, Kommunikationsfehler vermeiden und die Produktqualität nachhaltig steigern.
Bis zu 80 % weniger Dokumentationsaufwand.
Nahtlos integrierbar in bestehende Workflows.
Reduzierte Fehlerquote durch bessere Kommunikation.
Von der Design-Datei zum Fertigungsdokument
BluePrint-PCB schließt die Lücke zwischen ECAD und Fertigung. Das System ist speziell darauf ausgerichtet, aus bestehenden Layoutdaten komplette Fertigungsunterlagen zu generieren, ohne dass Sie diese aufwendig manuell in Ihrem ECAD System nachpflegen müssen.
Dank direkter Anbindung an Siemens Xpedition sowie Unterstützung offener Austauschformate wie ODB++, und IPC 2581 integriert sich die Lösung nahtlos in bestehende Design to Manufacturing Workflows.
Auch Importe aus Gerber, DXF, PDF, STEP, ODB++ sind möglich. Dadurch lassen sich Multi-CAD-Umgebungen effizient integrieren und der Informationsfluss zu Fertigungspartnern optimieren.
Was kann BluePrint-PCB?
Intelligente Zeichnungselemente
Alle Zeichnungselemente – von Bestückungsplänen über Fertigungszeichnungen bis hin zu Stücklisten – sind direkt mit den importierten Layoutdaten verknüpft. Änderungen am Layout werden automatisch in allen Dokumenten nachgeführt und Fehler somit minimiert.
3D-Visualisierung & interaktive Dokumente
Mit integrierten 3D-Ansichten lassen sich Leiterplatten realitätsnah darstellen. Die Ausgabe als interaktives 3D-PDF oder webbasiertes Dokument erleichtert die Kommunikation mit Fertigungspartnern und Kunden.
Panel-Design & Array-Erstellung
BluePrint-PCB automatisiert die Erstellung von Fertigungs-Arrays (Panels) inklusive Nutzenoptimierung. Dies beschleunigt die Vorbereitung der Serienfertigung.
Release‑Pakete
Vollständige Freigabepakete lassen sich mit einem integrierten Viewer exportieren. So erhalten Fertiger alle relevanten Informationen gebündelt und auditierbar.
Automatisierung & Individualisierung
Über den eingebetteten VB Editor und eine API können wiederkehrende Aufgaben automatisiert, Vorlagen erstellt und projektspezifische Workflows integriert werden.
Dokumentenvergleich & Änderungsverfolgung

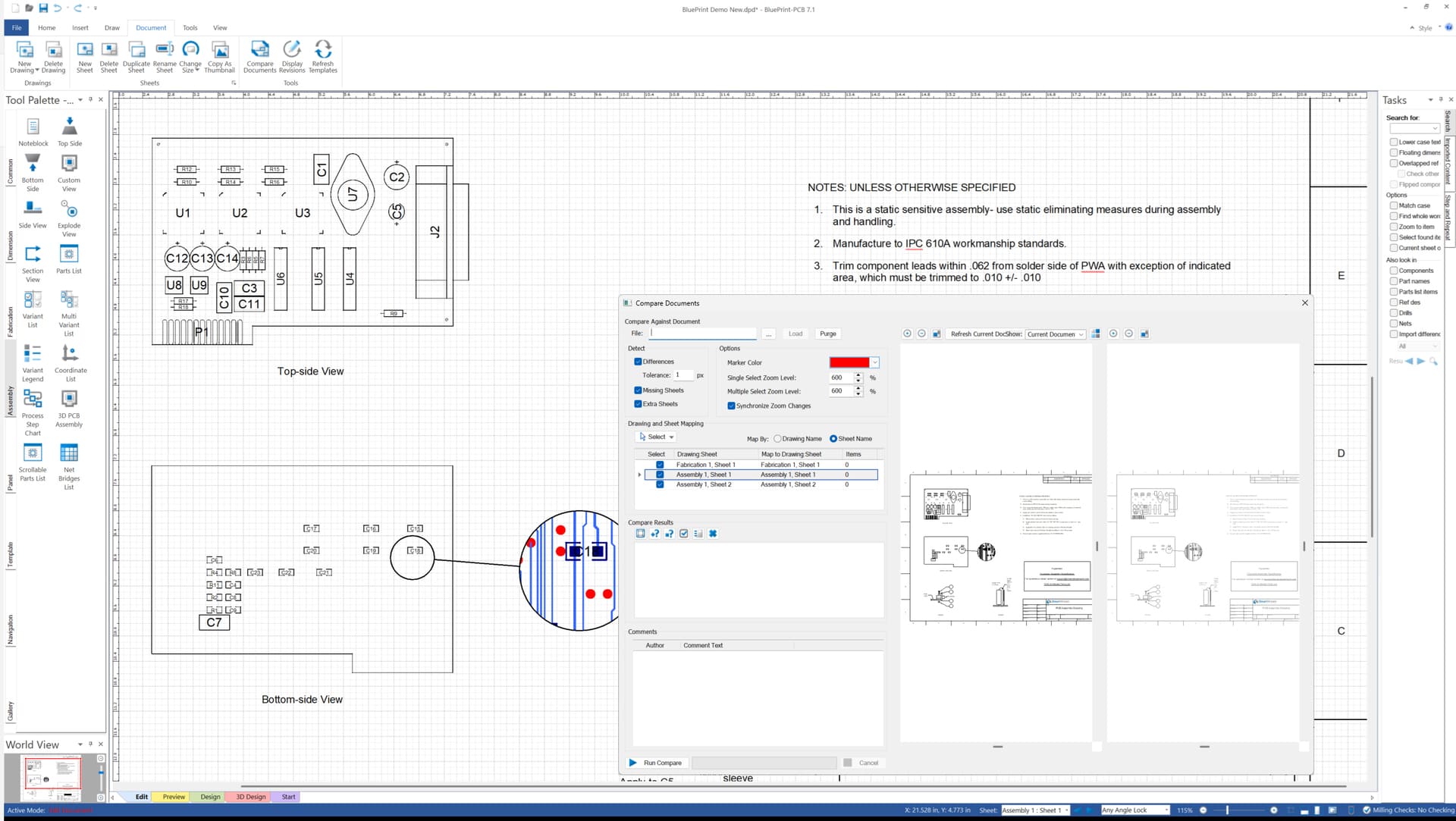

Mit der Funktion „Document Compare“ erkennen Sie Unterschiede zwischen Revisionen auf einen Blick. Die Verwaltung von Reference Designators reduziert manuelle Nacharbeit bei Änderungen.
Nutzen Sie die Vorteile von BluePrint-PCB
- Bis zu 80 % weniger Dokumentationsaufwand durch Automatisierung und Synchronisierung
- Reduzierte Fehlerquote dank stets aktueller und konsistenter Unterlagen
- Bessere Abstimmung zwischen Entwicklung, Fertigung und Qualitätssicherung
- Standardisierte Dokumentation für reproduzierbare Produktionsprozesse
- Flexibilität bei Datenquellen und Ausgabemedien
Lassen Sie sich beraten
Vereinfachen und beschleunigen Sie Ihre Dokumentationsprozesse mit BluePrint‑PCB. Wir zeigen Ihnen, wie Sie BluePrint-PCB in Ihre bestehende ECAD-Umgebung integrieren.
